概述

　　在装有SF6设备的开关室，平时因为通风不良可能会缺少新鲜空气，缺氧或因设备SF6气体泄漏而污染室内环境，使进入房间的操作人员，巡视、检修人员的健康甚至生命受到严重威胁，给电力安全运行带来挑战，因此，我国《电业安全工作规程》特别规定，在相关场所必须安装氧气和SF6检测报警装置，并安装必要的通风换气装置。

　　该系统是专门为了解决上述问题而设计的，系统是由两大部分构成，分别是监测主机、SF6气体和温湿度模块。可实时检测SF6、环境温湿度、氧气含量，可以随时启动风机通风。系统自动记录各种报警数据与实时数据，并按照设定的方式控制风机；能根据各种应用场合的具体要求进行灵活配置的智能型采集系统；并可提供与远端通信装置的接口，实现数据的远传。

工作原理

　　本系统借鉴国外SF6气体传感检测的先进技术，采用进口的超声波SF6气体检测传感器和O2浓度检测传感器，超声波测量与衰减理论相结合、集合数据采集、数据分析处理、通信技术，以STM32为核心开发的一款SF6开关室环境智能监控系统，可实现定量、实时在线监测SF6气体浓度。

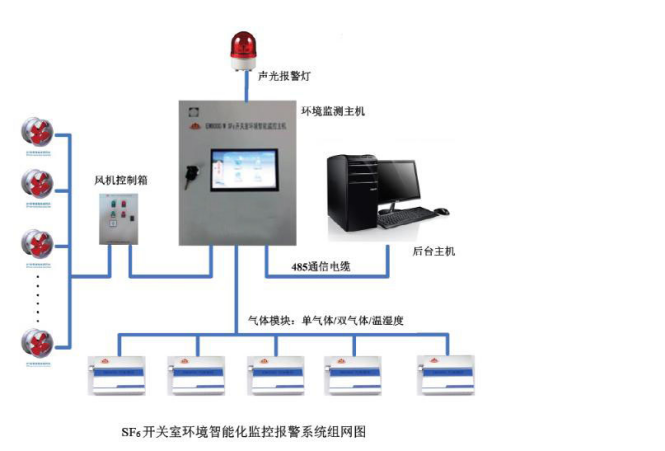

　　整个系统由一台监控主机、一台气体分析装置和若干只气体采集模块（具体数量根据实际使用开关室的开关数量和空间大小而定）组成。气体采集模块安装在SF6开关的下方，以实时检测SF6开关下方的O2浓度和SF6气体浓度。监控主机具有人体探测、语音提示和报警等功能。监控主机通过RS-485总线轮询、显示各气体探头的气体浓度数据并在危险时给出语音报警信息和控制风机工作。
